JBF-131F-N編碼型信號輸入模塊

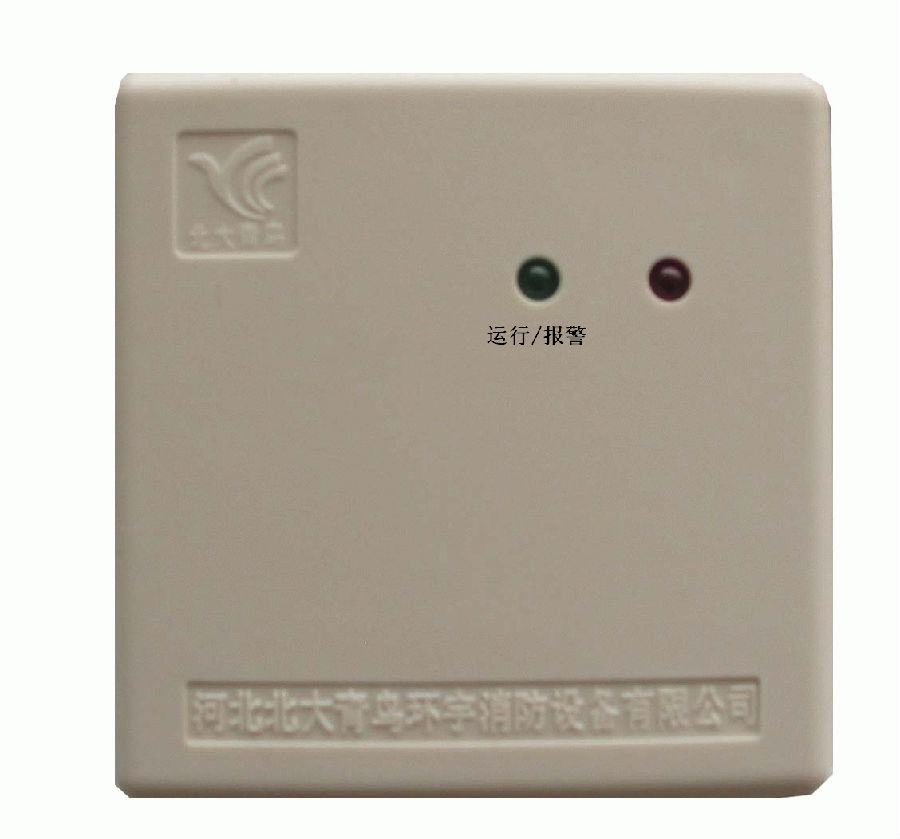

設備外形：

功能特點：

l 內置微處理器CPU；

l 采用SMT表面貼裝工藝；

l 穩定性高，抗干擾能力強；

l 可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈常亮；

l 電子編碼方式。可通過專用電子編碼器編址；

l 二總線，無極性。功耗低，-遠傳輸距離1500m。導線截面積為1.0-1.5mm²；

l 插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，便于施工、維護；

l 具有斷線監控功能。

技術指標：

安裝與接線：

JBF-131F-N輸入模塊采用明裝方式，步驟如下：

l 在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。

l 將端子2(3)、4(5)接在控制器總線L1、L2上。

l 探測總線采用2×1.0-1.5mm²導線；

l 使用專用的編碼器設定地址碼（1-200）；

l 將所監視設備的常開觸點連接在AS+（9）、AS-（10） 端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。

l 接線端子示意：

JBF-131F-N與消防設備聯接示意圖例：

L1、L2 ：接兩總線，無極性；

AS- 、AS+：接回答（無源觸點），連接在AS- 和AS+上的監視設備的動合端必須并聯10kΩ終端電阻；

終端電阻只有壓接在被監視設備一側才會起到線路檢測的功能；
